ZDAOX43 軌道旋塞閥

軌道旋塞閥
所屬系列：旋塞閥系列
檢索關鍵字：軌道旋塞閥,ZDAOX43,旋塞閥
銷售電話：021-66105556
圖文傳真：021-63061811
在線客服：點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系
產品介紹

 一、ZDAOX43 軌道旋塞閥--概述：


ZDAOX43 型軌道旋塞閥：外形接近閘門，并采用法蘭連接的方式，閥體內部采用塞子旋轉的原理實現啟閉。設計原理合理、簡單、美觀，以滿足市場需求。適用于壓力級 150～900Lb（1.6～32.0MPa），工作溫度 -29～150℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。



二、ZDAOX43 軌道旋塞閥--工作原理：


軌道旋塞閥全開的狀態下，塞子的通道閥體的通道對齊，能保證理想的最低壓力降。轉動手輪塞子朝閥門的方向轉動，同時帶動閥片轉動90度，當繼續轉動手輪，塞子將會下壓，使閥門向兩側張開，閥片將緊緊的壓在閥座上，使閥門關閉；當手輪向反方向轉動時，首先使塞子向上運動，使閥片于閥座脫離，繼續轉動手輪，使塞子帶動閥片轉動 90 度，最后塞子的通道于閥體的通道對齊，使閥門處于全開的狀態。



三、ZDAOX43 軌道旋塞閥--特點：


 1、軌道旋塞閥在開啟的過程中閥片和閥座處于脫離狀態，開關的過程是零摩擦，不會使密封面磨損。


2、塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封，同時密封采用軟密封（氟橡膠），密封性是通過閥片四周的密封圈來實現的。


3、獨特的燕尾槽保護和固定密封圈，使密封在關閉時為零泄露。


4、使用介質范圍廣，不受安裝方向的限制。無振動，噪聲小。



四、ZDAOX43 軌道旋塞閥--安裝注意事項:



在安裝旋塞閥時，為了防止損壞旋塞閥，并保證充分發揮旋塞閥的工作性能，應注意如下四點內容：


1.要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。



2.使用紗布或鋼絲刷清除管道和切割部位，使其金屬表面發光發亮。建議不要使用鋼絲絨。


3.先沿著垂直方向切割管道，并修整、去除毛刺，測量管徑。


4.在管道的外面和焊接罩的內部涂上焊劑，焊劑必須完全覆蓋焊接表面。請有節制地使用焊劑。



五、ZDAOX43 軌道旋塞閥--主要性能參數:



型號 壓力級/Lb 殼體試驗壓力/MPa 密封試驗壓力/MPa 適用溫度/℃ 適用介質
ZDAOX43-150(Lb) 150 3 2.2 ≤180 水、蒸汽、油品
ZDAOX43-300(Lb) 300 7.5 5.5
ZDAOX43-600(Lb) 600 15 11
ZDAOX43-900(Lb) 900 22.5 16.5





六、ZDAOX43 軌道旋塞閥--零部件材料：



型號 材料
閥體、閥蓋、填料壓蓋 塞子、閥桿、導向螺栓、銷、閥片 密封圈 O 形圈 填料
ZDAOX43-150(Lb) WCB、CF8、CF8M、CF3、CF3M Gr.F6a、F22、CF8、CF8M、CF3、CF3M 氟橡膠 丁腈橡膠 柔性石墨+不銹鋼
ZDAOX43-300(Lb)
ZDAOX43-600(Lb)
ZDAOX43-900(Lb)





七、ZDAOX43-150(Lb) 外形尺寸:



DN(mm) DN/in L(RF) L(BW) H W 重量/kg
15 1/2 108 152 230 120 10
20 3/4 117 178 260 140 12
25 1 127 203 300 140 18
32 1 1/2 140 216 340 180 25
40 1 3/4 165 229 380 200 29
50 2 178 267 435 220 34
65 2 1/2 190 305 460 260 39
80 3 203 330 490 280 50
100 4 229 356 525 300 65
125 5 254 381 570 340 95
150 6 267 394 625 400 135
200 8 292 457 700 450 210
250 10 330 533 780 450 275
300 12 356 610 870 500 350
350 14 381 686 980 500 605



八、ZDAOX43-300(Lb)外形尺寸:


DN(mm) DN/in L(RF) L(BW) H W 重量/kg
15 1/2 140 152 230 120 11
20 3/4 152 178 260 140 13
25 1 165 203 300 140 20
32 1 1/2 178 216 340 180 27
40 1 3/4 190 229 380 200 31
50 2 216 267 435 220 37
65 2 1/2 241 305 460 260 44
80 3 283 330 490 280 60
100 4 305 356 525 300 82
125 5 381 381 570 340 115
150 6 403 457 625 400 165
200 8 419 521 700 450 225
250 10 457 559 780 450 305
300 12 502 635 870 500 405
350 14 765 762 980 500 650



九、ZDAOX43-600(Lb) 外形尺寸:


DN(mm) DN/in L(RF) L(BW) H W 重量/kg
15 1/2 165 165 230 120 13
20 3/4 190 190 260 140 15
25 1 216 216 300 140 22
32 1 1/2 229 229 340 180 29
40 1 3/4 241 241 380 200 34
50 2 292 292 435 220 41
65 2 1/2 330 330 460 260 54
80 3 356 356 490 280 68
100 4 432 432 525 300 99
125 5 508 508 570 340 128
150 6 559 559 625 400 191
200 8 660 660 700 450 258
250 10 787 787 780 450 430
300 12 838 838 870 500 650
350 14 889 889 980 500 870



十、ZDAOX43-900(Lb) 外形尺寸:




DN(mm) DN/in L(RF) L(BW) H W 重量/kg
15 1/2 229 229 230 120 15
20 3/4 229 229 260 140 19
25 1 254 254 300 140 24
32 1 1/2 279 279 340 180 32
40 1 3/4 305 305 380 200 38
50 2 368 368 435 220 47
65 2 1/2 419 419 460 260 62
80 3 381 381 490 280 75
100 4 457 457 525 300 115
125 5 559 559 570 340 147
150 6 610 610 625 400 220
200 8 737 737 700 450 379
250 10 838 838 780 450 490
300 12 965 965 870 500 720
350 14 1029 1029 980 500 1020

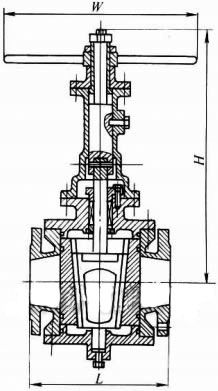

ZDAOX43 型軌道旋塞閥處形尺寸圖
